Wasmachine - Hoe de afvoerslang te vervangen (2)

Heeft betrekking op

• Wasmachine

Oplossing

Raadpleeg altijd de veiligheidsinformatie in de gebruikershandleiding van uw product voordat u een reparatie of onderhoudsbeurt uitvoert. https://www.electrolux.com/support/user-manuals/

WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u enige reparatie of onderhoud uitvoert.

WAARSCHUWING! GEVAAR VOOR LETSEL

Wees altijd voorzichtig bij het verplaatsen van apparaten. Voor zware apparaten is het het veiligst als twee personen het verplaatsen. Gebruik altijd veiligheidshandschoenen en veiligheidsschoenen. Draag te allen tijde veiligheidshandschoenen om te beschermen tegen snijwonden door scherpe randen.

WAARSCHUWING! GEVAAR VOOR OOGLETSEL

Draag veiligheidsbrillen als u onderhouds- of reparatiewerkzaamheden uitvoert waarbij veren betrokken zijn.

WAARSCHUWING! GEVAAR VOOR BEKNELLING

Draag veiligheidshandschoenen als u onderhouds- of reparatiewerkzaamheden uitvoert waarbij riemen betrokken zijn.

WAARSCHUWING! VERSTIKKINGSGEVAAR

Kleine onderdelen niet geschikt voor kinderen onder de 3 jaar. Houd alle kleine onderdelen en verpakkingen buiten bereik van kinderen.

Alleen volwassenen zouden het product moeten gebruiken of installeren.

Schakel de watertoevoer naar het apparaat uit voordat u enig onderhoud uitvoert. Zorg ervoor dat het apparaat altijd volledig leeg is. Onderhoud moet altijd worden uitgevoerd terwijl het apparaat rechtop staat. Achtergebleven water kan de elektronica beschadigen als het apparaat op een van zijn kanten wordt geplaatst.

Zorg ervoor dat u het product alleen gebruikt voor het beoogde doel en controleer of het een compatibel onderdeel is voor het bedoelde product.

Gebruik of installeer het product niet als het beschadigd is.

Houd er rekening mee dat zelfreparatie of reparatie door niet-professionals veiligheidsrisico's kan opleveren als het niet correct wordt uitgevoerd en mogelijk de garantie kan doen vervallen. Het bezitten van de nodige kennis is essentieel.

HOE DE AFVOERSLANG TE VERVANGEN

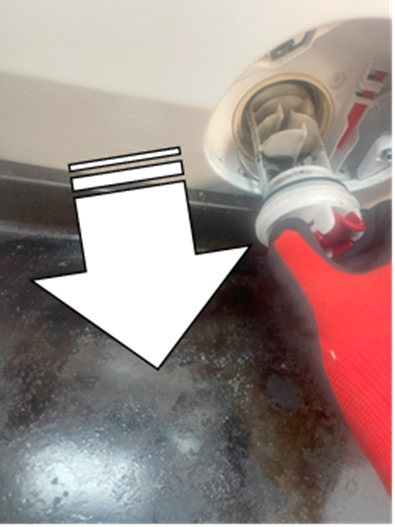

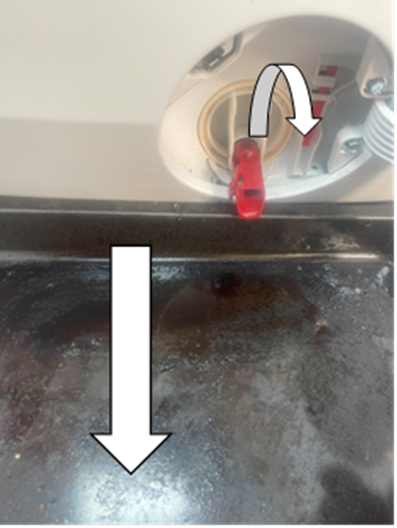

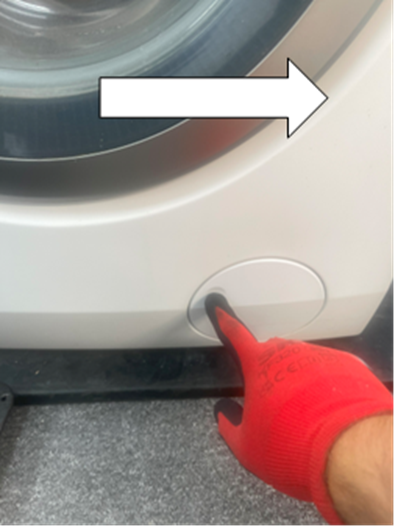

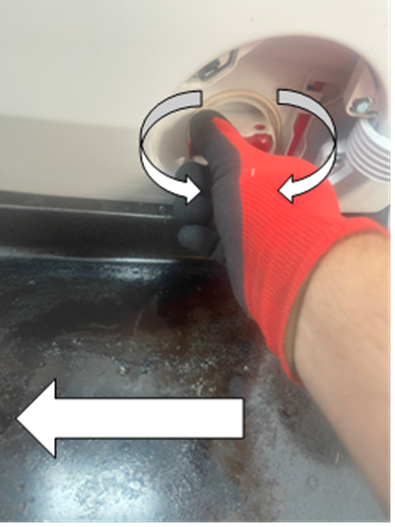

1. Draai de afvoerfilter los en leeg deze (LET OP: het wordt aanbevolen om een bakplaat te gebruiken om het water op te vangen).

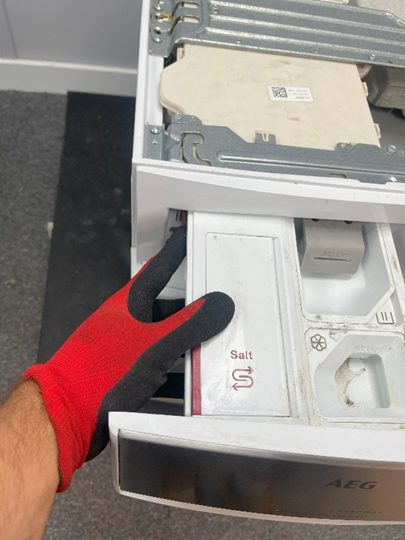

2. Open het wasmiddellade en druk op het lipje aan de achterkant links van de lade om de wasmiddellade los te maken.

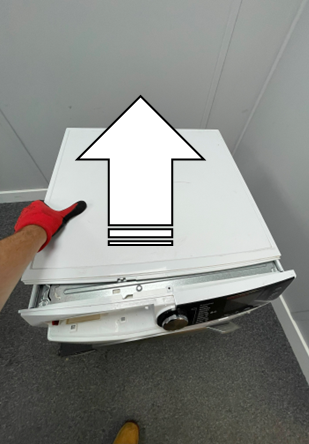

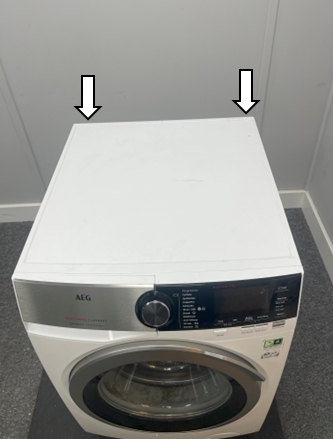

3. Draai de twee 8mm schroeven aan de achterkant van het deksel van de wasmachine los en schuif naar achteren om te ontgrendelen.

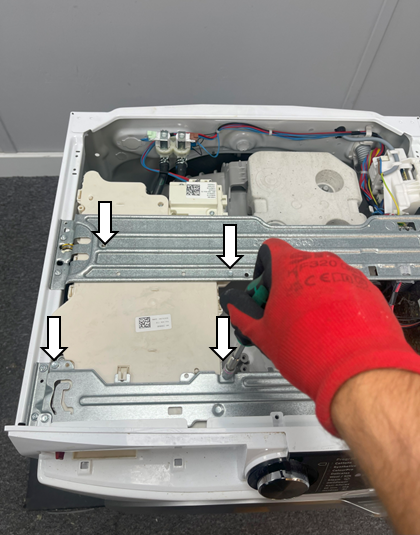

4. Draai de vier 8mm schroeven van de waterdispenser los en de twee 7mm schroeven aan de bovenkant van het bedieningspaneel.

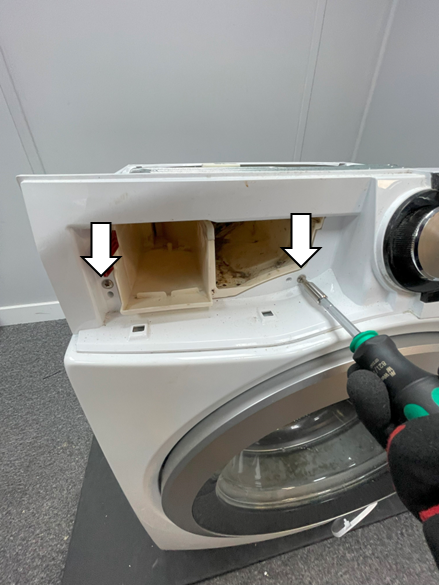

5. Draai de twee PH2 schroeven in de behuizing van het zeepbakje los.

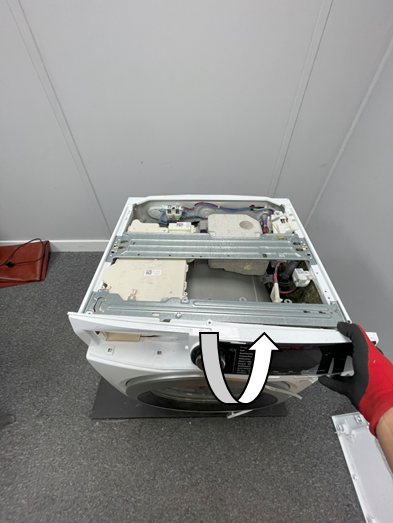

6. Maak de kabelhouder voorzichtig los. Trek het bedieningspaneel naar je toe om het bedieningspaneel los te maken.

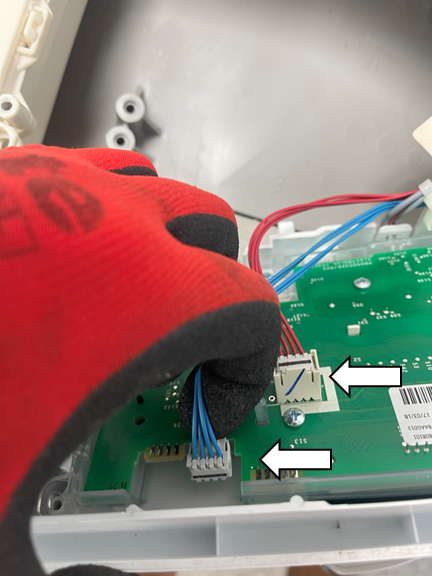

7. Koppel de twee bedradingsconnectoren voor het gebruikersinterfacepaneel voorzichtig los. Let op dat u de connectoren niet beschadigt.

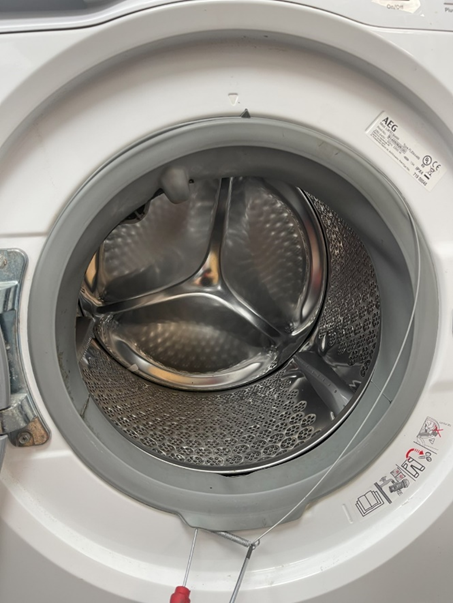

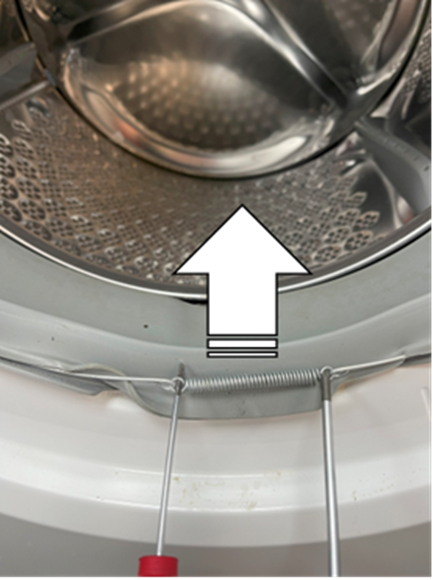

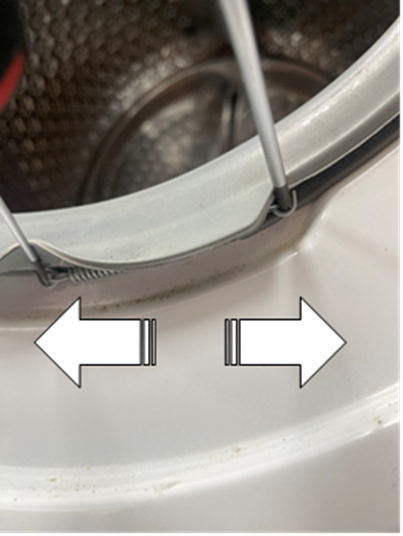

8. Gebruik twee kleine schroevendraaiers om de veer uit te rekken en zo de spanning op de verbindingsring te verwijderen.

9. Terwijl u de spanning van de verbindingsring haalt, trekt u deze naar voren en verwijdert u hem van de deurafdichting.

10. OPMERKING: Om opnieuw te monteren, herhaal de stappen in omgekeerde volgorde en gebruik de schroevendraaiers om de spanning op de veer te verminderen en plaats deze terug rond de groef op de deurafdichting.

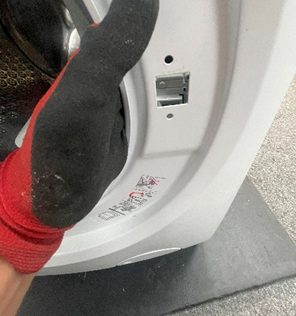

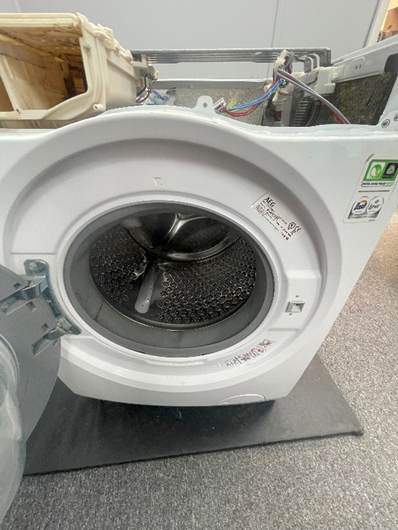

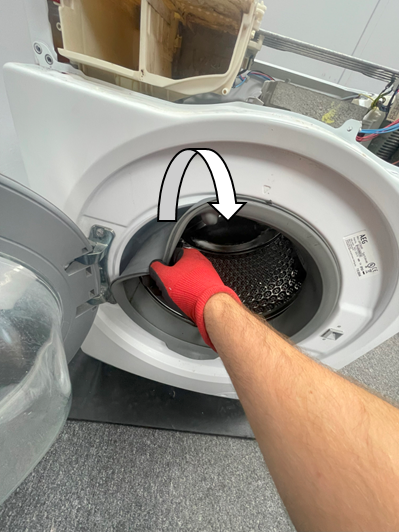

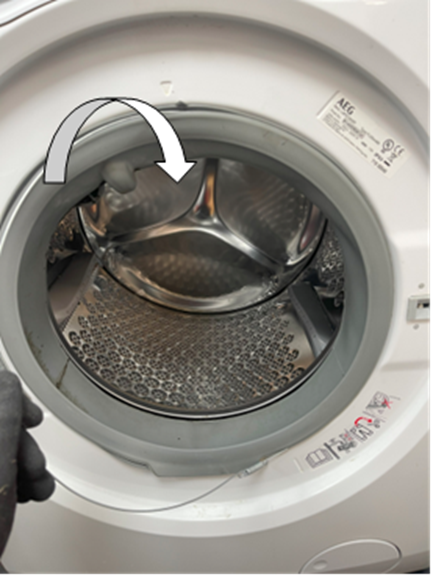

11. Haal de deurrubber los van het voorpaneel.

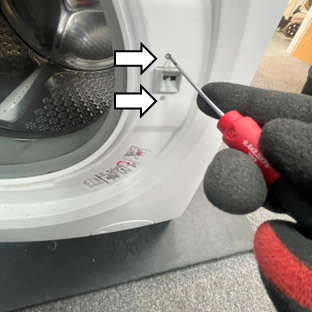

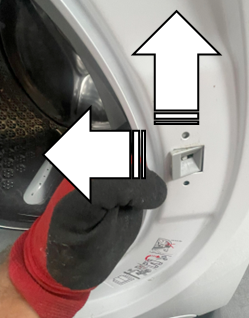

12. Gebruik een kleine platte schroevendraaier om de twee lipjes van het deurslot in te drukken, schuif vervolgens het deurslot naar links en duw het in het voorpaneel om het los te maken.

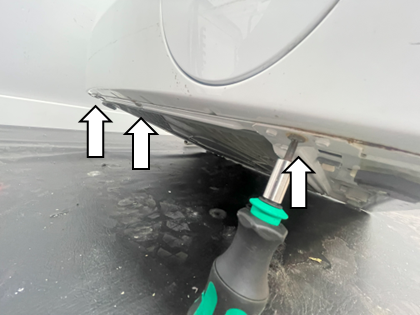

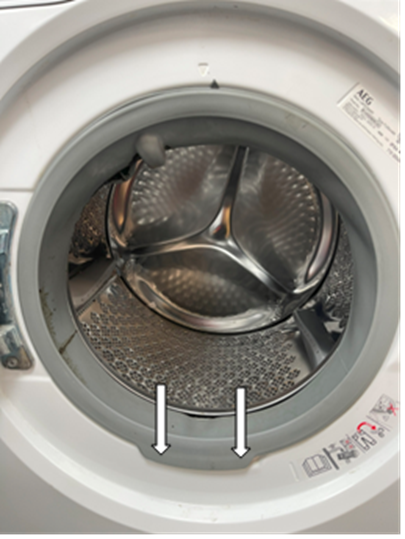

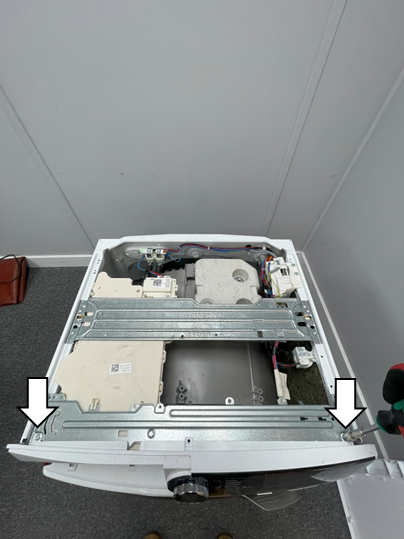

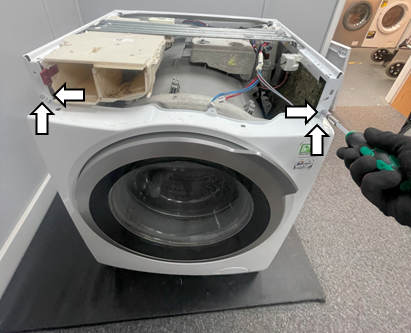

13. Draai de vier 8mm schroeven aan de bovenkant van het voorpaneel en de drie Torx 20 schroeven onder het voorpaneel los.

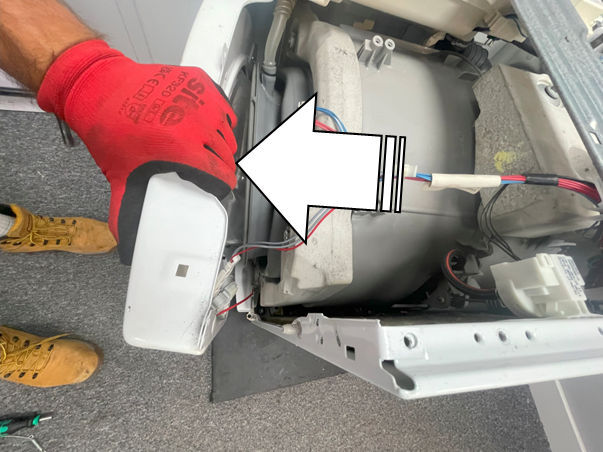

14. Trek het voorpaneel naar u toe om het los te maken.

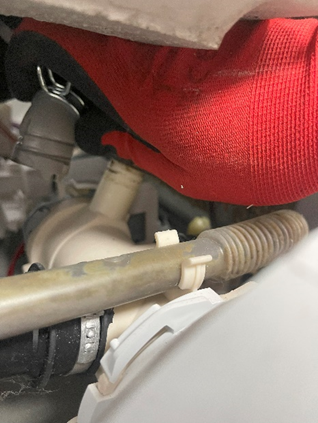

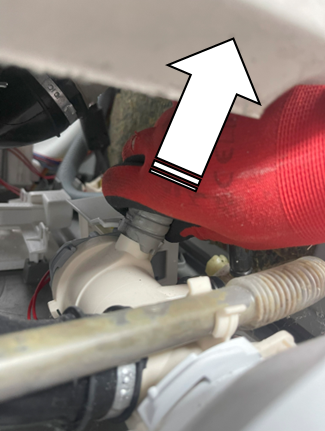

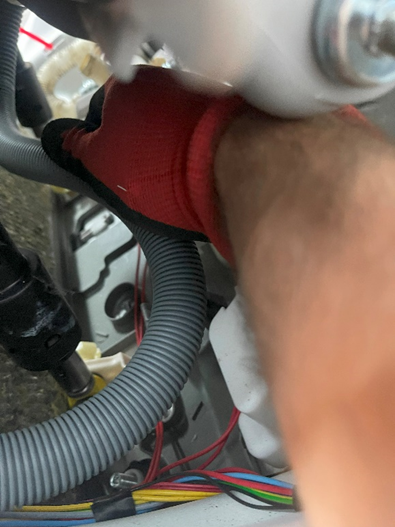

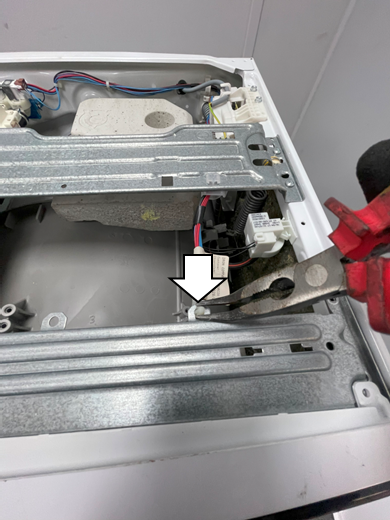

15. Gebruik een tang om de slangklem samen te knijpen en schuif de klem langs de slang naar beneden. Trek de afvoerslang weg van de pomphuis. LET OP: In dit stadium kan er restwater uit de slang lekken. Zorg ervoor dat u bij het opnieuw installeren de slang in de juiste positie op het pomphuis plaatst met behulp van de sleufgeleider op de uitlaatslang.

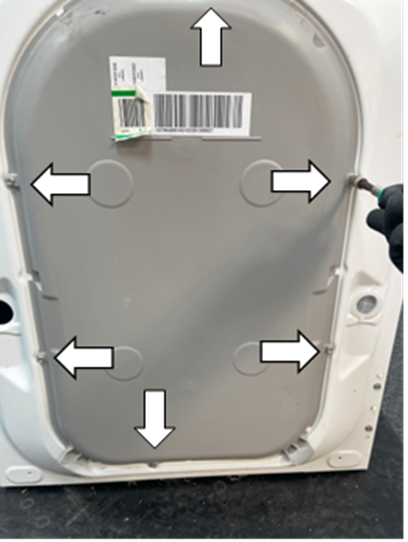

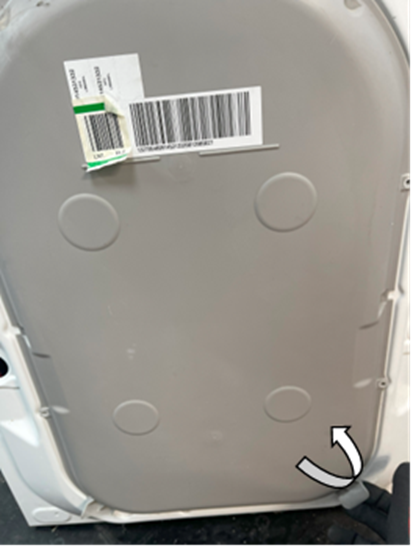

16. Draai de zes 7mm schroeven op het achterpaneel los en trek vervolgens vanaf de onderste hoek om het achterpaneel van de wasmachine los te klikken. (OPMERKING: Zorg ervoor dat alle klemmen stevig terug op hun plaats worden geduwd tijdens de herinstallatie).

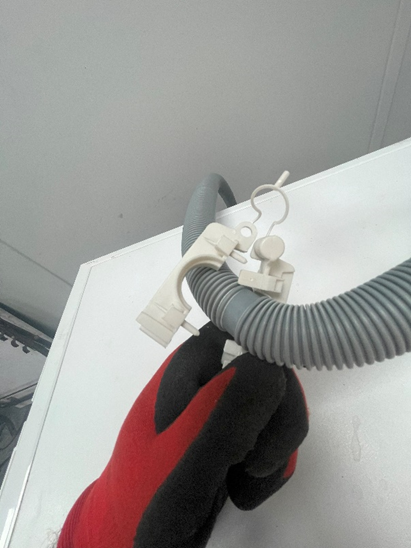

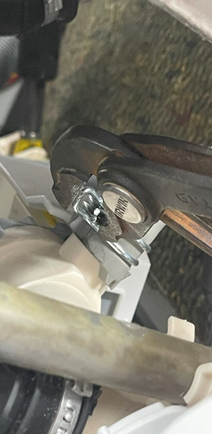

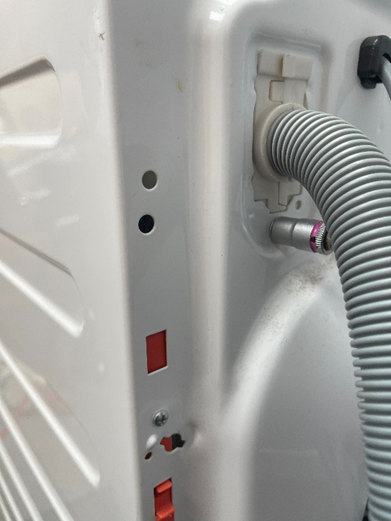

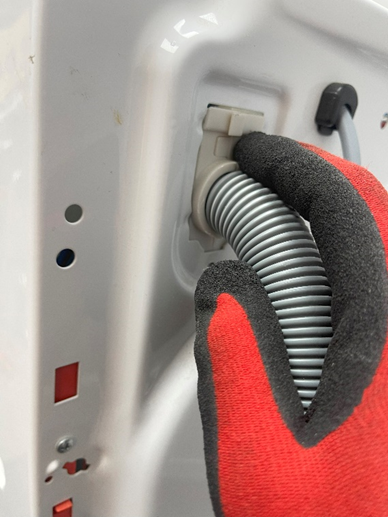

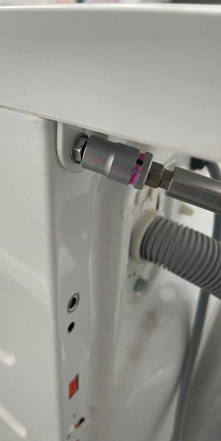

17. Draai de 8mm bout van de houder van de afvoerslang los, schuif vervolgens de houder naar beneden en druk deze in de behuizing van het apparaat om te ontgrendelen.

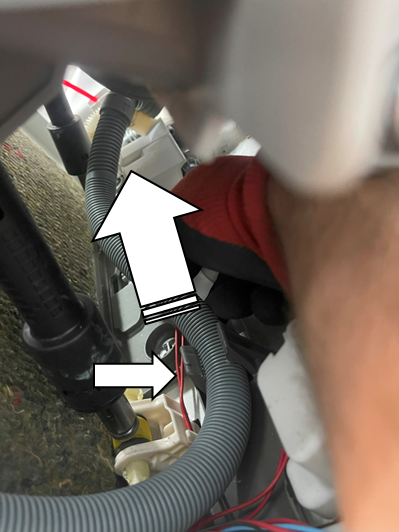

18. Haal de afvoerslang uit de onderste bevestigingsclip aan de basis van het apparaat.

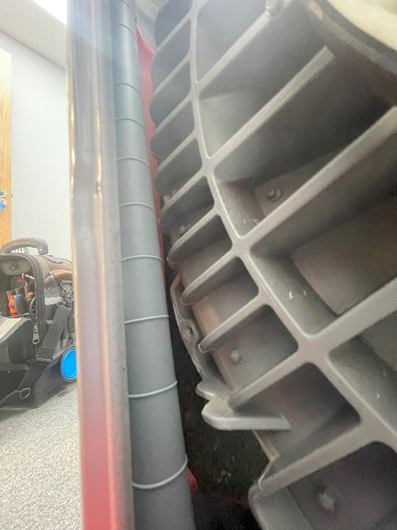

19. Haal de afvoerslang uit de houder aan de binnenkant van het apparaat.

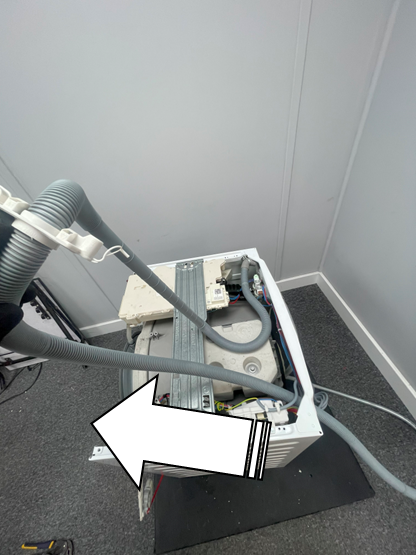

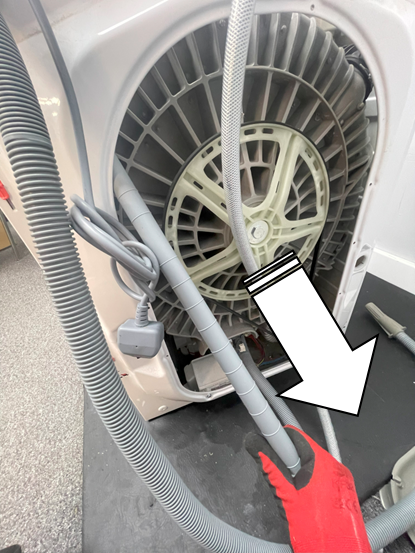

20. Trek de losse afvoerslang uit de behuizing van het apparaat.

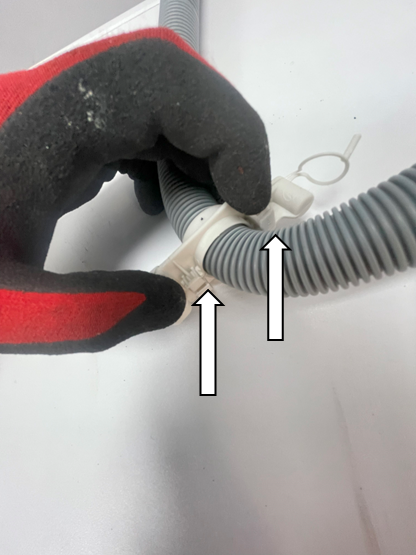

21. Maak de twee klemmen van de houder van de afvoerslang los om de houder te bevrijden.

22. Bij het monteren, herhaal de stappen in omgekeerde volgorde.
